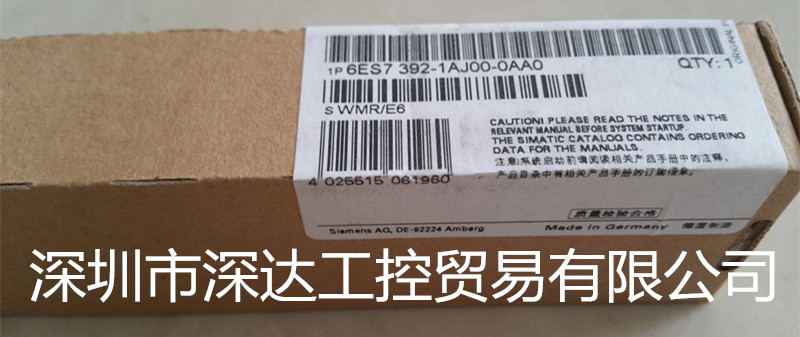

6ES7392-1AJ00-0AA0

西门子S7-300前连接器用于信号模块螺钉型，20针 FRONT CONNECTOR, 20PIN,SCREW CONT.

技术数据

		SIMATIC S7-300,前连接器用于 Signalbaugruppen mit Schraubkontakten,20极
一般信息
产品类型标志		前置插头
环境要求
运行中的环境温度
● 最小值		0 °C
● 最大值		60 °C
运输/储存时的环境温度
● 最小值		-40 °C
● 最大值		70 °C
附件
属于产品		S7-300
连接技术
外围设备信号接口
● 连接技术		螺栓紧固
● 每个接口的导线数量		1; 或者将两根导线放置在同一个电缆芯线端套里，最大直径 1.5 mm²（总和）
导线截面 (mm²)
— 硬导线的可连接导线截面，最小值		0.25 mm²
— 硬导线的可连接导线截面，最大值		1.5 mm²
— 软导线（无电缆芯线端套）的可连接导线截面，最小值		0.25 mm²
— 软导线（无电缆芯线端套）的可连接导线截面，最大值		1.5 mm²
— 软导线（带电缆芯线端套）的可连接导线截面，最小值		0.25 mm²
— 软导线（带电缆芯线端套）的可连接导线截面，最大值		1.5 mm²
符合 AWG 的导线截面
— 硬导线的可连接导线截面，最小值		24
— 硬导线的可连接导线截面，最大值		16
— 软导线（无电缆芯线端套）的可连接导线截面，最小值		24
— 软导线（无电缆芯线端套）的可连接导线截面，最大值		16
— 软导线（带电缆芯线端套）的可连接导线截面，最小值		24
— 软导线（带电缆芯线端套）的可连接导线截面，最大值		16
线端处理
— 导线的剥线长度，最小值		6 mm
— 导线的剥线长度，最大值		6 mm
— 符合 DIN 46228 的电缆芯线端套，无塑料套筒		形状 A，5 毫米至 7 毫米长
— 符合 DIN 46228 的电缆芯线端套，带塑料套筒		形状 E，至 6 毫米长
安装
— 工具		螺丝刀，圆锥形结构，3 mm 至 3.5 mm
— 拧紧扭矩，最小值		0.4 N·m
— 拧紧力矩，最大值		0.7 N·m
尺寸
宽度		23 mm
高度		131 mm
深度		36 mm
重量
重量，约		70 g
