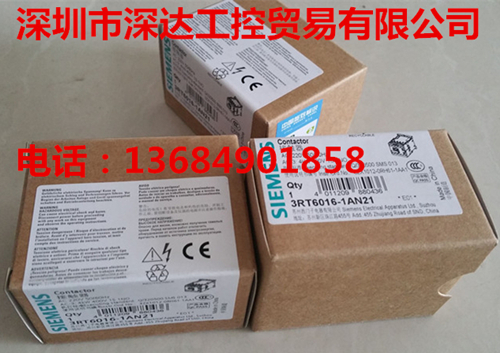

3RT6016-1AN21

西门子低压控制器 CONTACTOR,AC3:4KW 1NO, AC220V, 50/60 HZ

技术数据

		Contactor AC 220 V 50/60 HZ AC3 4 kW 400 V AUX contacts: 1 NO 3-pole, size S00 screw terminal
产品品牌名称		SIRIUS
产品名称		接触器 3RT2
综合技术数据
接触器的结构尺寸		S00
产品扩展
● 辅助开关		是的
绝缘电压
● 测定值		690 V
污染程度		3
抗冲击电压能力测定值		6 kV
针对安全隔离的最大允许电压
● 在线圈和主触点之间符合 EN 60947-1		400 V
防护等级 IP
● 正面的		IP20
● 连接端子		IP20
耐冲击性方波冲击时
● AC 时		6,7g / 5 ms, 4,2g / 10 ms
耐冲击性正弦冲击时
● AC 时		10,5g / 5 ms, 6,6g / 10 ms
机械式使用寿命（转换周期）
● 接触器的典型		30 000 000
● 带有辅助开关块的接触器的典型		10 000 000
环境条件
环境温度
● 运行期间		-25 ... +60 °C
● 存放期间		-55 ... +80 °C
主电路
极数用于主电路		3
常开触点数量用于主触点		3
常闭触点数量用于主触点		0
工作电压
● AC-3 时测定值最大值		690 V
工作电流
● AC-1 时最高 690 V
— 环境温度 40 °C 时测定值		22 A
— 环境温度 60 °C 时测定值		20 A
● AC-3 时
— 400 V 时测定值		9 A
— 690 V 时测定值		6.7 A
可连接的导线截面在主电路中 AC-1 时
● 60 °C 时许可最小值		2.5 mm²
● 40 °C 时许可最小值		4 mm²
工作电流约 200000 次操作循环 AC-4
● 400 V 时测定值		4.1 A
● 690 V 时测定值		3.3 A
额定功率
● AC-1 时
— 230 V时测定值		7.5 kW
— 230 V时 60 °C 时测定值		7.5 kW
— 400 V 时 60 °C 时测定值		13 kW
— 690 V 时 60 °C 时测定值		22 kW
● AC-3 时
— 230 V时测定值		2.2 kW
— 400 V 时测定值		4 kW
— 690 V 时测定值		5.5 kW
额定功率约 200000 次操作循环 AC-4
● 400 V 时测定值		2 kW
● 690 V 时测定值		2.5 kW
空载运行频率
● AC 时		10 000 1/h
开关频率
● AC-1 时最大值		1 000 1/h
● AC-3 时最大值		750 1/h
● AC-4 最大值		250 1/h
控制电路/控制
电压类型控制馈电电压的		AC
控制馈电电压 AC 时
● 50 Hz 时测定值		220 V
● 60 Hz 时测定值		220 V
工作区要素控制馈电电压测定值电磁线圈的 AC 时
● 50 Hz 时		0.8 ... 1.1
● 60 Hz 时		0.85 ... 1.1
起动视在功率电磁线圈的 AC 时
● 50 Hz 时		27 V·A
● 60 Hz 时		31.7 V·A
感应功率因数对于线圈的起动功率
● 50 Hz 时		0.8
● 60 Hz 时		0.81
停机视在功率电磁线圈的 AC 时
● 50 Hz 时		4.2 V·A
● 60 Hz 时		4.8 V·A
感应功率因数对于线圈的停机功率
● 50 Hz 时		0.25
● 60 Hz 时		0.25
辅助电路
常闭触点数量
● 用于辅助触点
— 无延迟转换的		0
常开触点数量
● 用于辅助触点
— 无延迟转换的		1
工作电流 AC-12 时最大值		10 A
工作电流
● AC-15 时 230 V时测定值		10 A
● AC-15 时 400 V 时测定值		3 A
● AC-15 时 690 V 时测定值		1 A
工作电流 DC-12 时
● 24 V 时测定值		6 A
● 110 V时测定值		3 A
● 220 V 时测定值		1 A
工作电流 DC-13 时
● 24 V 时测定值		6 A
● 110 V时测定值		1 A
● 220 V 时测定值		0.3 A
接触可靠性辅助触头的		每亿次操作转换有一次错接(17V, 1mA)
保护装置，防止短路导致开关装置损坏。
熔断体规格
● 用于主电路的短路保护
— 对于相配类型1 需要		gL/gG NH 3NA, DIAZED 5SB, NEOZED 5SE: 35 A
— 对于相配类型2 需要		gL/gG NH 3NA, DIAZED 5SB, NEOZED 5SE: 20 A
● 用于辅助开关的短路保护需要		保险丝gL/gG: 10A
装入/固定/外廓尺寸
装入位置		可垂直安装面可旋转 +/-180°，在垂直安装面可向前和向后倾斜 +/- 22.5°
紧固类型		按照DIN EN 50022在35mm安装导轨上的螺丝固紧和扣接固紧
● 并排装配		是的
高度		57.5 mm
宽度		45 mm
深度		73 mm
须遵守间距
● 单列式安装的
— 侧向地		0 mm
接口/接线端子
电气连接规格
● 用于主电路		螺栓连接
● 用于辅助和控制电路		螺栓连接
可连接的导线截面类型
● 用于主触点
— 单芯线或多芯线		2x (0,5 ... 1,5 mm²), 2x (0,75 ... 2,5 mm²), 2x 4 mm²
— 细芯线的带有电缆末端加工		2x (0.5 ... 1.5 mm²), 2x (0.75 ... 2.5 mm²)
● 在 AWG 导线处用于主触点		2x (20 ... 16), 2x (18 ... 14), 2x 12
可连接的导线截面类型
● 用于辅助触点
— 单芯线或多芯线		2x (0,5 ... 1,5 mm²), 2x (0,75 ... 2,5 mm²), 2x 4 mm²
— 细芯线的带有电缆末端加工		2x (0.5 ... 1.5 mm²), 2x (0.75 ... 2.5 mm²)
● 在 AWG 导线处用于辅助触点		2x (20 ... 16), 2x (18 ... 14), 2x 12
安全
产品功能
● 镜像触点符合 IEC 60947-4-1		是的
