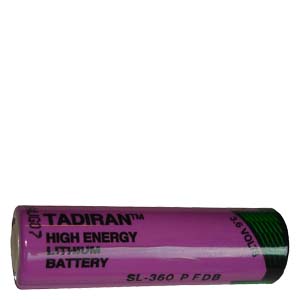

6ES7971-0BA00 备份电池3.6 V/2.3 AH 西门子S7-400 锂电池

SIMATIC S7-400, BACK-UP BATTERY 3.6 V/2.3 AH FOR PS 405 4A/10A/20A AND PS 407 4A/10A/20A

直流供电电源模板

6ES74050DA020AA0 PS 405：4A，24/48/60V DC，5V DC/4A
  6ES74050KA020AA0 PS 405：10A，24/48/60V DC，5V/10A DC
  6ES74050KR020AA0 PS 405：10A，24/48/60V DC，5V DC/10A，用于冗余电源
  6ES74050RA020AA0 PS 405：20A，24/48/60V DC，5V DC/20A
交流供电电源模板

  6ES74070DA020AA0 PS 407：4A，120/230V UC，5V DC/4A
  6ES74070KA020AA0 PS 407：10A，120/230V UC，5V DC/10A
  6ES74070KR020AA0 PS 407：10A，120/230V UC，5V DC/10A，用于冗余电源
  6ES74070RA020AA0 PS 407：20A，120/230V UC，5V DC/20A

6ES7971-0BA00 试用于S7-400 直流电源板

概述

用于SIMATIC S70-400的电源
将交流电压或直流电压转换为所需的5V和24V工作电压
输出电流：4A、10A和20A
此外:

SIPLUS 电源 6AG1 405-0KA02-2AA0,温度范围 -25 至 +60 °C, 用于中等负载 (例如,氯/硫空气中使用). 技术规范类似于 6ES7 405-0KA02-0AA0

SIPLUS 电源 6AG1 407-0KA02-4AA0, 用于中等负载 (例如,氯/硫空气中使用). 技术规范类似于 6ES7 407-0KA02-0AA0

SIPLUS 电源 6AG1 407-0KR02-4AA0, 用于中等负载 (例如,氯/硫空气中使用). 技术规范类似于 6ES7 407-0KR02-0AA0

订货号	6ES7405-0DA02-0AA0	6ES7405-0KA02-0AA0	6ES7405-0KR02-0AA0	6ES7405-0RA02-0AA0
	PS405 电源，DC24/48/60V，DC5V/4A	SIMATIC S7-400，PS 405 电源	电源 PS405，DC24/48/60V，DC5V/10A，冗余	PS405 电源，DC24/48/60V，DC5V/20A
通用信息
产品名称	PS405, 24 VDC, 5 VDC/4 A	PS405, 24/48/60 VDC, 5 VDC/10 A	PS405,24/48/60 V DC，5 V DC/10 A,红色	PS405, 24/48/60 VDC, 5 VDC/20 A
电源电压
额定值 (DC)
● 24 VDC	√	√	√	√
● 48 VDC	√	√	√	√
● 60 VDC	√	√	√	√
允许范围，下限 (DC)	19.2 V，动态 18.5 V	19.2 V，动态 18.5 V	19.2 V，动态 18.5 V	19.2 V，动态 18.5 V
允许范围，上限 (DC)	72 V，动态 75.5 V	72 V，动态 75.5 V	72 V，动态 75.5 V	72 V，动态 75.5 V
电源缓冲
● 电源/电压故障储能时间	20 ms	20 ms	20 ms	20 ms
● 建议使用符合 NAMUR 标准的电源缓冲	√	√	√	√
输入电流
额定值，24 VDC	2 A	4 A	4 A	7 A
额定值，48 VDC	1 000 mA	2 A	2 A	3.2 A
额定值，60 VDC	800 mA	1.6 A	1.6 A	2.5 A
最大浪涌电流	18 A；一半最大值 20 ms 时，全宽	18 A；一半最大值 20 ms 时，全宽	18 A；一半最大值 20 ms 时，全宽	56 A；一半最大值 1.5 ms 时，全宽
输出电压
输出电压类型	DC	DC	DC	DC
额定值 (DC)
● 5 VDC	√	√	√	√
● 24 VDC	√	√	√	√
输出电流
从背板总线 5 VDC ，最大	4 A; 无需基准负载	10 A；无需基准负载	10 A；无需基准负载	20 A；无需基准负载
从背板总线 24 VDC ，最大	0.5 A；防空载	1 A；防空载	1 A；防空载	1 A；防空载
短路保护	√	√	√	√
功耗
有功功耗输入，典型值	48 W	95 W	95 W	168 W
功耗
功耗，典型值	16 W	20 W	20 W	44 W
电池
后备电池
● 备用电池（选件）	√；1x 锂电池 AA；3.6 V / 2.3 Ah	√；2x 锂电池 AA；3.6 V / 2.3 Ah	√；2x 锂电池 AA；3.6 V / 2.3 Ah	√；2x 锂电池 AA；3.6 V / 2.3 Ah
硬件配置
插槽
● 所需插槽	1	2	2	2
浮地
初级/次级	√	√	√	√
防护等级和保护类别
保护类别	1；带保护导体	1；带保护导体	1；带保护导体	1；带保护导体
标准，认证
FM 认证	是；Ta：0 °C 至 60 °C T4	是；Ta：0 °C 至 60 °C T4	是；Ta：0 °C 至 60 °C T4	是；Ta：0 °C 至 60 °C T4
连接方式
连接电缆/截面积	3x 1.5 mm2；实芯线或绞线，带终端套管，外部直径为 3 至 9 mm	3x 1.5 mm2；实芯线或绞线，带终端套管，外部直径为 3 至 9 mm	3x 1.5 mm2；实芯线或绞线，带终端套管，外部直径为 3 至 9 mm	3x 1.5 mm2；实芯线或绞线，带终端套管，外部直径为 3 至 9 mm
外形尺寸
宽	25 mm	50 mm	50 mm	50 mm
高	290 mm	290 mm	290 mm	290 mm
深	217 mm	217 mm	217 mm	217 mm
重量
重量，约	760 g	1 200 g	1 200 g	1 300 g

订货号	6ES7407-0DA02-0AA0	6ES7407-0KA02-0AA0	6ES7407-0KR02-0AA0	6ES7407-0RA02-0AA0
	电源 PS407，120/230 VDC，5V DC/4A	PS407 电源，120/230VDC，5VDC/10A	电源 PS407，DC120/230V，DC5V/10A，冗余	PS407 电源，120/230 VDC，5 VDC/20A
通用信息
产品名称			PS407，UC 120/230 V，5 VDC/10 A，红色	PS407, 120/230 V AC/DC, 5 V DC/20 A
电源电压
额定值 (DC)
● 120 VDC	√	√	√	√
● 230 VDC	√	√	√	√
允许范围，下限 (DC)	88 V	88 V	88 V	88 V
允许范围，上限 (DC)	300 V	300 V	300 V	300 V
额定值 (AC)
● 120 VAC	√	√	√	√
● 230 VAC	√	√	√	√
允许范围，下限 (AC)	85 V	85 V	85 V	85 V
允许范围，上限 (AC)	264 V	264 V	264 V	264 V
电源频率
● 额定值 50 Hz	√	√	√	√
● 额定值 60 Hz	√	√	√	√
● 允许范围，下限	47 Hz	47 Hz	47 Hz	47 Hz
● 允许范围，上限	63 Hz	63 Hz	63 Hz	63 Hz
电源缓冲
● 电源/电压故障储能时间	20 ms	20 ms	20 ms	20 ms
● 建议使用符合 NAMUR 标准的电源缓冲	√	√	√	√
输入电流
额定值，110 VDC	350 mA; 120 VDC 时	1 A；120 VDC 时	1 A；120 VDC 时	1.4 A; 120 VDC 时
额定值，230 VDC	190 mA	0.5 A	0.5 A	0.7 A
额定值，120 VAC	0.42 A	0.9 A	0.9 A	1.4 A
额定值，230 VAC	0.22 A	0.5 A	0.5 A	0.7 A
最大浪涌电流	8.25A；一半最大值 5 ms 时，全宽	63 A；一半最大值 1 ms 时，全宽	63 A；一半最大值 1 ms 时，全宽	88 A；一半最大值 1.1 ms 时，全宽
输出电压
输出电压类型	DC	DC	DC	DC
额定值 (DC)
● 5 VDC	√	√	√	√
● 24 VDC	√	√	√	√
输出电流
从背板总线 5 VDC ，最大	4 A; 无需基准负载	10 A；无需基准负载	10 A；无需基准负载	20 A；无需基准负载
从背板总线 24 VDC ，最大	0.5 A；防空载	1 A；防空载	1 A；防空载	1 A；防空载
短路保护	√	√	√	√
功耗
有功功耗输入，典型值	52 W	95 W	95 W	158 W
功耗
功耗，典型值	20 W	20 W	20 W	35 W
电池
后备电池
● 备用电池（选件）	√；1x 锂电池 AA；3.6 V / 2.3 Ah	√；2x 锂电池 AA；3.6 V / 2.3 Ah	√；2x 锂电池 AA；3.6 V / 2.3 Ah	√；2x 锂电池 AA；3.6 V / 2.3 Ah
硬件配置
插槽
● 所需插槽	1	2	2	2
浮地
初级/次级	√	√	√	√
EMC
符合电源谐波失真限值
● 电源谐波失真符合 IEC 61000-3-2、IEC 61000-3-3 标准	√	√	√	√
防护等级和保护类别
保护类别	1；带保护导体	1；带保护导体	1；带保护导体	1；带保护导体
标准，认证
FM 认证	是；Ta：0 °C 至 60 °C T4	是；Ta：0 °C 至 60 °C T4	是；Ta：0 °C 至 60 °C T4	是；Ta：0 °C 至 60 °C T4
连接方式
连接电缆/截面积	3x 1.5 mm2；实芯线或绞线，带终端套管，外部直径为 3 至 9 mm	3x 1.5 mm2；实芯线或绞线，带终端套管，外部直径为 3 至 9 mm	3x 1.5 mm2；实芯线或绞线，带终端套管，外部直径为 3 至 9 mm	3x 1.5 mm2；实芯线或绞线，带终端套管，外部直径为 3 至 9 mm
外形尺寸
宽	25 mm	50 mm	50 mm	50 mm
高	290 mm	290 mm	290 mm	290 mm
深	217 mm	217 mm	217 mm	217 mm
重量
重量，约	760 g	1 200 g	1 200 g	1 300 g

应用

电源通过背板总线向 S7-400 模块提供 5V DC 和 24V DC 工作电压。

电源可提供85到264V的交流电压和19.2到300V的直流电压。

每个机架需要一个电源模块。
例外：
利用带有电流传输的接口，中央控制器中的电源模块也向扩展单元中的所有模块供电。

传感器和执行器用的负载电压必须单独提供。

此外，还有为标准系统和故障安全型 H 系统供电的电源（冗余电源）。

设计

电源模块插在支架的最左侧（从插槽 1 开始）。根据不同型号，它们可占用插槽1到3。电源模块是全封闭的，通过自然对流进行冷却。

模块的前面包括：

LED 显示：
LED 指示内部故障、 5 V DC和24 V DC正确输出电压以及正确后备电池电压。

故障确认按钮。

输出电压的通/断开关。

后备电池的电池舱（电池）

电池监视开关。

电源电压选择开关（不适用于多种电压范围）。

电源连接。

后备电池是选件，必须另外订购。对于电流10 A及以上的电源，建议使用两个后备电池。

技术规范
