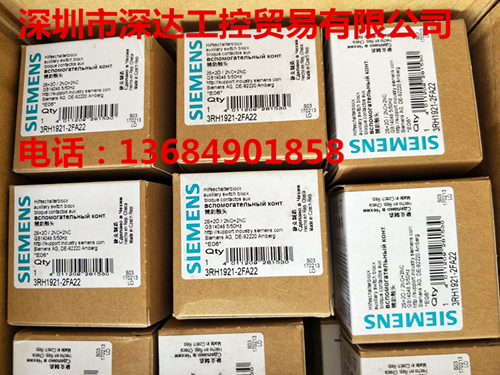

3RH1921-2FA22西门子低压控制器辅助开关
更新：2017/9/25 21:32:56点击：
- 产品品牌西门子Siemens
- 产品型号3RH1921-2FA22
产品介绍
3RH1921-2FA22
西门子低压控制器 辅助开关 AUXILIARY SWITCH BLOCK,
技术数据
|
|
辅助开关块，2 NO + 2 NC， DIN EN 50005 笼卡型，尺寸 S0 ... S12 用于辅助和电机接触器 | |
| 综合技术数据 | ||
| 产品品牌名称 | SIRIUS | |
| 应用适宜性 | 辅助和电力接触器 | |
| 防护等级 IP 正面的 | IP20 | |
| 环境温度 | ||
| ● 存放期间 | -55 ... +80 °C | |
| ● 运行期间 | -25 ... +60 °C | |
| 机械式使用寿命（转换周期） 典型 | 10 000 000 | |
| 电气使用寿命（操作循环） AC-15 时 230 V时 典型 | 200 000 | |
| 接触可靠性 | 每100 Mio.(17 V, 5 mA)次开关转换出现一次错误情况 | |
| 接触可靠性 辅助触头的 | 每亿次操作转换有一次错接(17V, 1mA) | |
| 绝缘电压 污染度 3 时 测定值 | 690 V | |
| 抗冲击电压能力 测定值 | 6 kV | |
| 辅助电路 | ||
| 常闭触点数量 用于辅助触点 | ||
| ● 无延迟转换的 | 2 | |
| 常开触点数量 用于辅助触点 | ||
| ● 无延迟转换的 | 2 | |
| 工作电流 辅助触头的 AC-12 时 | ||
| ● 24 V 时 | 10 A | |
| ● 230 V时 | 10 A | |
| ● 最大值 | 10 A | |
| 工作电流 | ||
| ● 辅助触头的 | ||
| — AC-14 时 | ||
| — 125 V 时 | 6 A | |
| — 250 V 时 | 6 A | |
| — AC-15 时 | ||
| — 24 V 时 | 6 A | |
| — 230 V时 | 6 A | |
| — 400 V 时 | 3 A | |
| ● AC-15 时 690 V 时 测定值 | 1 A | |
| 工作电流 | ||
| ● 辅助触头的 DC-12 时 | ||
| — 24 V 时 | 10 A | |
| — 110 V时 | 3 A | |
| — 220 V 时 | 1 A | |
| ● 在 2 个串联导电回路中 DC-12 时 | ||
| — 24 V 时 测定值 | 10 A | |
| — 60 V 时 测定值 | 10 A | |
| — 110 V时 测定值 | 4 A | |
| — 220 V 时 测定值 | 2 A | |
| — 440 V 时 测定值 | 1.3 A | |
| — 600 V 时 测定值 | 0.65 A | |
| ● 在 3 个串联导电回路中 DC-12 时 | ||
| — 24 V 时 测定值 | 10 A | |
| — 60 V 时 测定值 | 10 A | |
| — 110 V时 测定值 | 10 A | |
| — 220 V 时 测定值 | 3.6 A | |
| — 440 V 时 测定值 | 2.5 A | |
| — 600 V 时 测定值 | 1.8 A | |
| 工作电流 | ||
| ● 辅助触头的 DC-13 时 | ||
| — 24 V 时 | 6 A | |
| — 60 V 时 | 2 A | |
| — 110 V时 | 1 A | |
| — 220 V 时 | 0.3 A | |
| ● 在 2 个串联导电回路中 DC-13 时 | ||
| — 24 V 时 测定值 | 10 A | |
| — 60 V 时 测定值 | 3.5 A | |
| — 110 V时 测定值 | 1.3 A | |
| — 220 V 时 测定值 | 0.9 A | |
| — 440 V 时 测定值 | 0.2 A | |
| — 600 V 时 测定值 | 0.1 A | |
| ● 在 3 个串联导电回路中 DC-13 时 | ||
| — 24 V 时 测定值 | 10 A | |
| — 60 V 时 测定值 | 4.7 A | |
| — 110 V时 测定值 | 3 A | |
| — 220 V 时 测定值 | 1.2 A | |
| — 440 V 时 测定值 | 0.5 A | |
| — 600 V 时 测定值 | 0.26 A | |
| 装入/固定/外廓尺寸 | ||
| 紧固类型 | 扣接固定 | |
| 宽度 | 44 mm | |
| 高度 | 38 mm | |
| 深度 | 51 mm | |
| 接口/接线端子 | ||
| 电气连接规格 用于辅助和控制电路 | 弹簧连接 | |
| 可连接的导线截面类型 | ||
| ● 用于辅助触点 | ||
| — 细芯线的 | ||
| — 带有电缆末端加工 | 2x (0.5 ... 1.5 mm²) | |
| — 无电缆末端加工 | 2x (0.5 ... 2.5 mm²) | |
| ● 在 AWG 导线处 用于辅助触点 | 2x (20 ... 14) | |
| 安全 | ||
| 产品功能 镜像触点符合 IEC 60947-4-1 | 是的 | |
| ● 备注 | 带 3RT1 | |
| 产品功能 优先级控制符合 IEC 60947-5-1 | 不 | |
