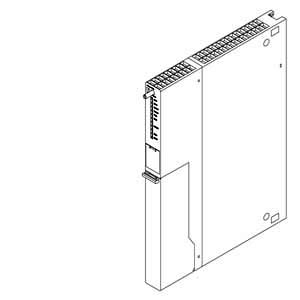

6GK7443-1EX20-0XE0 CP443-1以太网通讯模块
更新：2017/8/30 16:01:29点击：
- 产品品牌西门子
- 产品型号6GK7443-1EX20-0XE0
产品介绍
6GK7443-1EX20-0XE0 CP443-1以太网通讯模块 深圳市深达工控贸易有限公司 公司全年经销批发西门子S7-400,S7-300 ,S7-200,,ET200 PLC控制器模块深圳市深达工控贸易有限公司 经销批发的西门子plc、西门子plc畅销消费者市场，在消费者当中享有较高的地位，公司与多家零售商和代理商建立了长期稳定的合作关系。深圳市深达工控贸易有限公司经销的西门子plc、西门子plc品种齐全、价格合理。深圳市深达工控贸易有限公司实力雄厚，重信用、守合同、保证产品质量，以多品种经营特色和薄利多销的原则，赢得了广大客户的信任。
联系人张经理电话：13728693960 QQ:827833749
6GK7443-1EX11-0XE0
6GK7443-1EX20-0XE0
6GK7443-1EX30-0XE0
概述
通信处理器，用于将 SIMATIC S7-400 连接到工业以太网，也可用作 PROFINET IO 控制器或用于 SIMATIC H 系统中。
CP 支持：
- 编程器/OP 通信
- S7 通信
- 开放式通信 (SEND/RECEIVE)
- PROFINET 通讯
- IT通讯
通信处理器可用于在 SIMATIC H 系统中实现冗余 S7 通信，并且通过与 S7-400 F-CPU 连接，用于实现故障安全应用 (PROFIsafe)。
优势
- 通过集成的 2 端口实时交换机而非常适合在具有总线形拓扑结构的网络中使用
- 单宽模板，带有集成交换机，可节省机架和控制柜中的空间。
- 通过利用 S5 兼容通讯完成对 SIMATIC S7-400 的集成，从而实现对现有安装进行投资保护。
- 带PROFINET 现场设备与工业以太网的连接
-
安全性：
通过面向设备的 IP 地址列表，无需更改密码，即可实现保护 - STEP 7 中的诊断功能，具有基于 Web 的诊断和 SNMP V2
- 部件更换无需使用编程设备，因为所有信息都存储在 CPU 中。
- 一种模板、多种应用： 编程器/PC，HMI系统，SIMATIC S5/S7（高优先级）
- 经过TCP/IP的WAN性能，利用电话连接(如ISDN)的远程编程。
- 通过 NTP 以及路径选择或 SIMATIC 协议进行系统范围的同步
- 无需使用 STEP 7 即可调整系列机器的固有 IP 参数
- 与 SIMATIC S7-400 CPU 416F-3PN/DP 结合使用时，支持故障安全可编程控制器
- 通过自由的用户数据报文协议 （UDP） 连接或多点传送功能实现多用户访问。
- 在可能不带 RFC 1006 的对方系统中使用插槽接口。
应用
CP 443-1 是用于工业以太网总线系统的 SIMATIC S7-400 的通讯模板。 由于其自身备有处理器，从而解除了 CPU 的通讯任务并有助于另加连接。
CP 443-1 允许 S7-400 和以下设备通讯：
- 编程设备、计算机、HMI 设备
- 主机 PC
- 其它 SIMATIC S7 系统
- SIMATIC S5 PLC
- 现场设备（PROFINET IO 设备）
- 第三方设备
注:
CP 443-1已经过认证，可与带有 FW 5.1（或更高版本）的 SIMATIC S7-400 CPU 或带有 FW V4.5 （或更高版本）的 H-CPU 的结合使用。与 CPU V4.x 或 V5.x 或 H-CPU V 4.0 结合使用时，CP 443-1 (EX20) 可使用其先前型号 CP 443-1 (EX11) 的功能。有关兼容性问题，请参见手册。
设计
CP 443-1 提供了 SIMATIC S7-400 系统设计的全部优点：
-
紧凑型设计;
坚固的塑料外壳，正面有：-
用于连接到 100 MBit/s 工业以太网的两个 RJ45 接口，可通过“自动检测/自动协商”功能来自动检测数据传输速率；
RJ45 接口具有工业兼容性，带有附加套管，用于连接到 IE FC RJ45 插头 180 或标准插接线 - 用于指示出每个交换机端口的运行与通讯状态诊断的 LED
-
用于连接到 100 MBit/s 工业以太网的两个 RJ45 接口，可通过“自动检测/自动协商”功能来自动检测数据传输速率；
-
安装容易：
CP 443-1 安装在 S7-400 子机架上，并经过背板总线连接到其它模板 S7-400。 - CP 443-1可以不用风扇运行
- 与 IM 460/461 一起，CP 443-1 也可用于扩展机架内
- 模块的更换无需使用编程设备 (PG)
- 用于指示出运行与通讯状态的通用 LED 和端口专用 LED
功能
- 两个 RJ45 端口，10/100 Mbps 全双工/半双工，通过集成式 2 端口交换机进行自动检测和自动交叉
-
接口的通信服务：
- 开放式通信（TCP/IP 和 UDP）：使用 UDP 实现多点传送，包括两个接口之间的路由
- 编程器/OP 通信：通过 S7 路由实现网络间通信
- S7 通讯（客户端、服务器、多路复用），包括两个接口之间的路由
- S7-400 H 系统的 S7 H 通信，现在还可以跨越网络边界 (ISO-on-TCP)
- 经认证的 PROFINET IO 控制器，具有实时性能（RT 和 IRT）
- 通过 DHCP、简易 PC 工具或通过程序块（例如 HMI）进行 IP 地址分配
-
介质冗余 (MRP)：
- 在采用环形拓扑结构的以太网网内，CP 支持介质冗余程序 MRP。MRP 用作 MRP 管理器和 MRP 客户端。
-
诊断和网络管理：
- 丰富的诊断功能，可用于机架中的所有模板（包括图形诊断，例如，拓扑结构）
- 支持 SNMP V1/V3，可集成到网络管理系统中
-
安全机制：
- 通过可组态的 IP 访问列表进行访问保护
- 安全固件更新
- 剽窃检测
-
按照 Achilles II 级标准进行认证
http://www.wurldtech.com/product_services/certifications/certified_products/
-
使用 STEP 7 V5.5 SP2 对所有功能进行组态；
使用 STEP 7 Professional V11，仅可对先前型号 CP 443-1 (6GK7 443-1EX20-0XE0) 的有限功能进行组态 - 使用 AG_SSEND (FC53)、AG_SRECV (FC63)、TSEND (FB63)、TRCV (FB64)、TCON (FB65) 和 TDISCON (FB66) 块时，必须注意以下信息：http://support.automation.siemens.com/WW/view/en/60037071
- 无需编程器即可进行模块更换:所有信息均可存储在 CPU 中
集成
上位网络与 PROFINET IO 控制器 CP 443-1 的接口
总线结构，作为 PROFINET IO 控制器，带集成实时交换机
总线结构，在上位控制级，通过集成双端口交换机
技术规范
|
Article number |
6GK7443-1EX30-0XE0 |
|
|---|---|---|
|
Product type designation |
CP 443-1 |
|
|
Transmission rate |
|
|
|
Transfer rate |
|
|
|
10 ... 100 Mbit/s |
|
|
Interfaces |
|
|
|
Number of interfaces acc. to Industrial Ethernet |
2 |
|
|
Number of electrical connections |
|
|
|
2 |
|
|
Type of electrical connection |
|
|
|
RJ45 port |
|
|
design of the removable storage C-PLUG |
No |
|
|
Supply voltage, current consumption, power loss |
|
|
|
Type of voltage of the supply voltage |
DC |
|
|
Supply voltage 1 from backplane bus |
5 V |
|
|
Relative symmetrical tolerance at DC |
|
|
|
5 % |
|
|
Consumed current |
|
|
|
1.4 A |
|
|
Power loss [W] |
7.25 W |
|
|
Permitted ambient conditions |
|
|
|
Ambient temperature |
|
|
|
0 ... 60 °C |
|
|
-40 ... +70 °C |
|
|
-40 ... +70 °C |
|
|
Relative humidity at 25 °C without condensation during operation maximum |
95 % |
|
|
Protection class IP |
IP20 |
|
|
Design, dimensions and weight |
|
|
|
Module format |
Compact module S7-400 single width |
|
|
Width |
25 mm |
|
|
Height |
290 mm |
|
|
Depth |
210 mm |
|
|
Net weight |
0.7 kg |
|
|
Product properties, functions, components general |
|
|
|
Number of units |
|
|
|
14 |
|
|
max. 4 as PN IO ctrl. |
|
|
Performance data open communication |
|
|
|
Number of possible connections for open communication by means of SEND/RECEIVE blocks maximum |
64 |
|
|
Amount of data |
|
|
|
8 Kibyte |
|
|
8 Kibyte |
|
|
8 Kibyte |
|
|
2 Kibyte |
|
|
Number of possible connections for open communication |
|
|
|
64 |
|
|
Amount of data |
|
|
|
1 452 byte |
|
|
Performance data S7 communication |
|
|
|
Number of possible connections for S7 communication |
|
|
|
128 |
|
|
2 |
|
|
when using several CPUs |
|
|
Performance data multi-protocol mode |
|
|
|
Number of active connections with multi-protocol mode |
128 |
|
|
Performance data PROFINET communication as PN IO-Controller |
|
|
|
Product function PROFINET IO controller |
Yes |
|
|
Number of PN IO devices on PROFINET IO controller usable total |
128 |
|
|
Number of PN IO IRT devices on PROFINET IO controller usable |
64 |
|
|
Number of external PN IO lines with PROFINET per rack |
4 |
|
|
Amount of data |
|
|
|
4 Kibyte |
|
|
4 Kibyte |
|
|
1 433 byte |
|
|
1 433 byte |
|
|
240 byte |
|
|
240 byte |
|
|
Product function MIB support |
Yes |
|
|
Protocol is supported |
|
|
|
Yes |
|
|
Yes |
|
|
Yes |
|
|
Configuration software |
|
|
|
STEP 7 V5.5 SP3 or higher / STEP 7 Professional V12 (TIA Portal) or higher |
|
|
Product functions Diagnosis |
|
|
|
Product function Web-based diagnostics |
Yes |
|
|
Product functions switch |
|
|
|
Product feature Switch |
Yes |
|
|
Product function |
|
|
|
No |
|
|
Yes |
|
|
Yes |
|
|
Product functions Redundancy |
|
|
|
Product function |
|
|
|
Yes |
|
|
Yes |
|
|
Yes |
|
|
Protocol is supported Media Redundancy Protocol (MRP) |
Yes |
|
|
Product functions Security |
|
|
|
Product function |
|
|
|
No |
|
|
Yes |
|
|
No |
|
|
Yes |
|
|
Yes |
|
|
No |
|
|
Product functions Time |
|
|
|
Product function SICLOCK support |
Yes |
|
|
Product function pass on time synchronization |
Yes |
|
|
Protocol is supported |
|
|
|
Yes |
|
